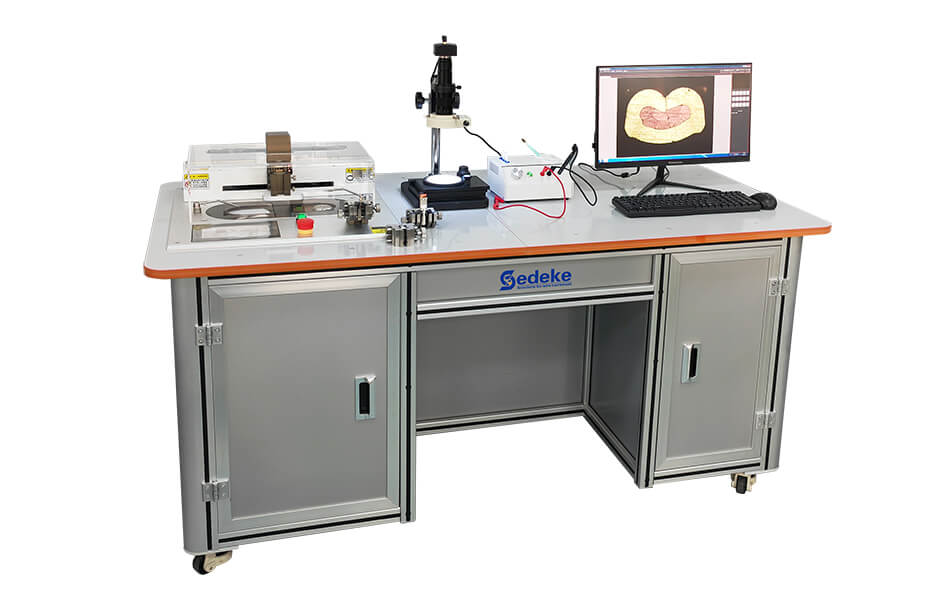

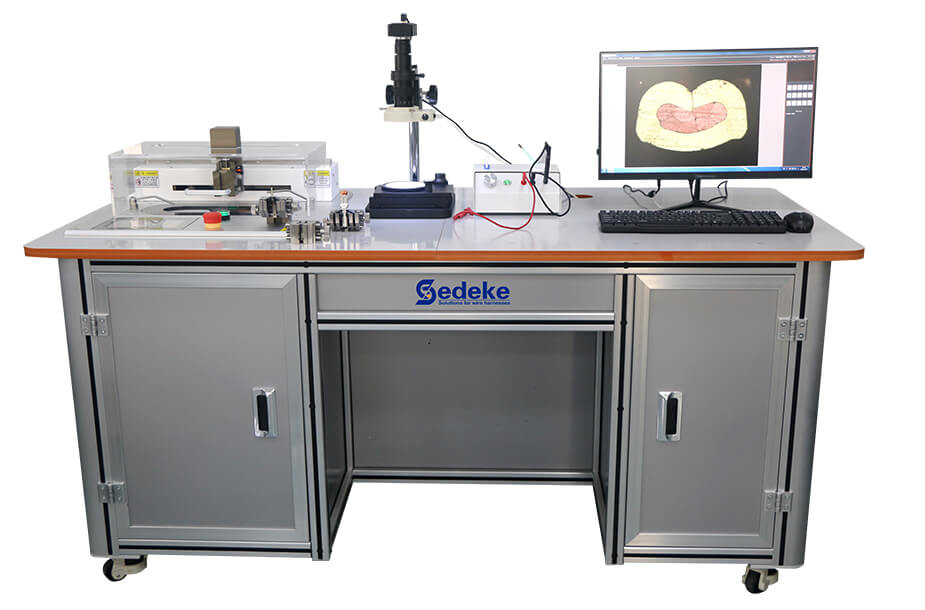

Analizzatore della sezione trasversale del terminale TCA-150

1. L'analizzatore della sezione trasversale del terminale raffreddato in acqua TCA-150, come sistema di ispezione dello studio di analisi completamente automatico, è un'equipaggiamento di ispezione e analisi di precisione appositamente sviluppata dalla nostra azienda per l'ispezione di qualità del settore del cablaggio.
2. L'intero sistema è costituito da apparecchiature di taglio del terminale automatico, apparecchiature di macinazione, sistema di acquisizione delle immagini per la sezione di pulizia della corrosione, sistema di misurazione e analisi delle immagini per terminali del cablaggio e altre unità. Adotta il design ergonomico e la combinazione modulare per rendere l'operazione più conveniente e veloce.
3. Il sistema di rilevamento completo può completare l'elaborazione e l'analisi di un terminale entro 3 minuti, il che migliora notevolmente la velocità dell'ispezione della qualità della sezione terminale. Funzionamento semplice, sistema di acquisizione delle immagini di alta qualità, misurazione accurata e analisi scorrono la produzione.
4. L'osservatore microscopico e il software speciale ad alte prestazioni possono misurare la lunghezza e calcolare l'area in modo semplice e corretto. Quando si osservano oggetti con definizione ultra-alta, può produrre un'immagine di spazio tridimensionale verticale, con un forte senso di tridimensionalità, imaging chiaro e ampio e una lunga distanza di lavoro.
5. Il sistema di misurazione e analisi dell'immagine ad alta precisione configurato per il terminale del cablaggio è combinato in una combinazione perfetta di un sistema ottico di alta qualità e una fotocamera ad alta risoluzione per rendere più chiara l'immagine della sezione.
6. L'ingrandimento unico rende la misurazione più accurata.

Parametri

Modello	TCA-150
Gamma applicabile di parte di taglio	0,01 ~ 200mm2 ， 200 ~ 400mm2
Velocità di taglio	1-2800 giri / min
Velocità di macinazione	1-2800 giri / min
Ruota di taglio	Diametro esterno 150 mm, ID: 32 mm, spessore: 0,5 mm
Gamma di fine fusione dell'asse z	0,00 mm-10,00 mm

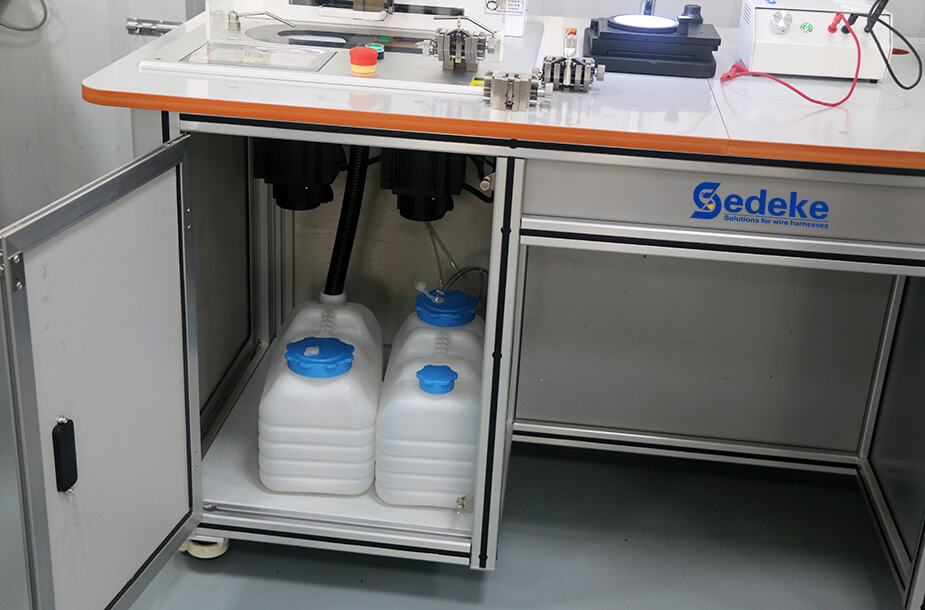

Sistema di raffreddamento:	Sistema di circolazione dell'acqua automatica (riducendo efficacemente L'impatto dell'alta temperatura sull'interno struttura durante il processo di taglio)
Parte di acquisizione dell'immagine	Importato 5 milioni di ad alta qualità digitale, bassa distorsione Strumenti ottici
Ingrandimento	0 .7x 1x 1 .5x 2 .0x2 .5x 3 .0x 3 .5x 4 .0x 4 .5x (0 .5 tecnologia a turni di posizione)
Ingrandimento video	16x-500x
OD di carta vetrata appositamente fatta	150mm (1000#, 2000#)

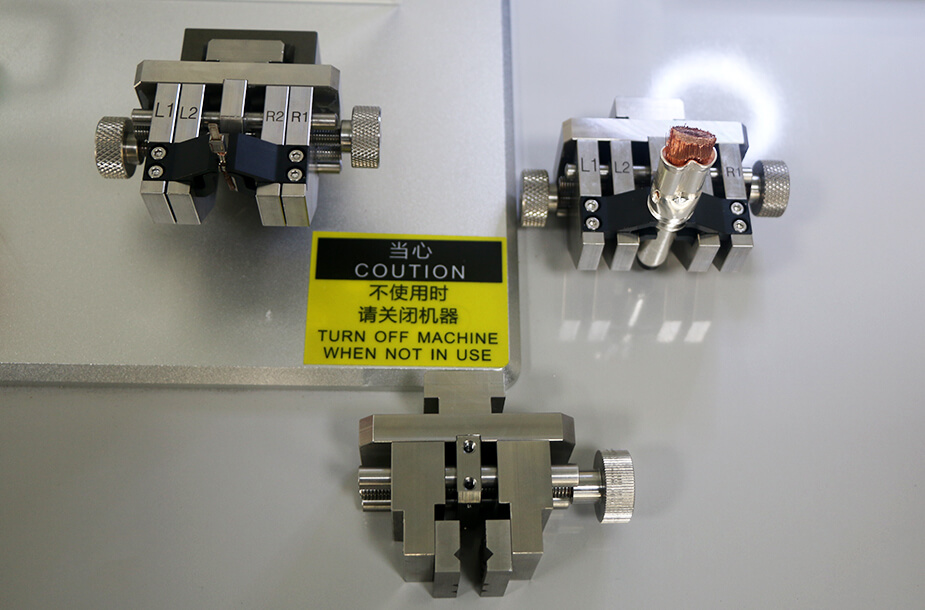

Parte del dispositivo	Usando morsetti a tre assi di fascia alta, i terminali del cablaggio irregolare possono anche essere bloccati
Tempo di elettrolisi	5-30 secondi
Dimensioni	1700x800x850mm
Peso	Circa 200 kg

Applicazione

Dopo che il terminale è bloccato dallo speciale morsetto di cablaggio, può tagliare e macinare automaticamente il terminale con un pulsante. Il tempo richiesto per il taglio del terminale, la macinatura e la lucidatura sono di 1-2 minuti. La superficie del terminale di terra viene pulita mediante la pulizia del liquido in modo che la struttura interna sia chiaramente riflessa e il software di analisi della sezione automatica di scansione automatica di recente sviluppo viene utilizzato per misurare automaticamente l'altezza del terminale, la larghezza, le proporzioni, l'area di crimpazione del terminale e l'area di crimpazione di cavo, il rapporto di crimping di cima instabili qualificato. L'accuratezza della misurazione al massimo ingrandimento è di 1 ~ 2µm.
