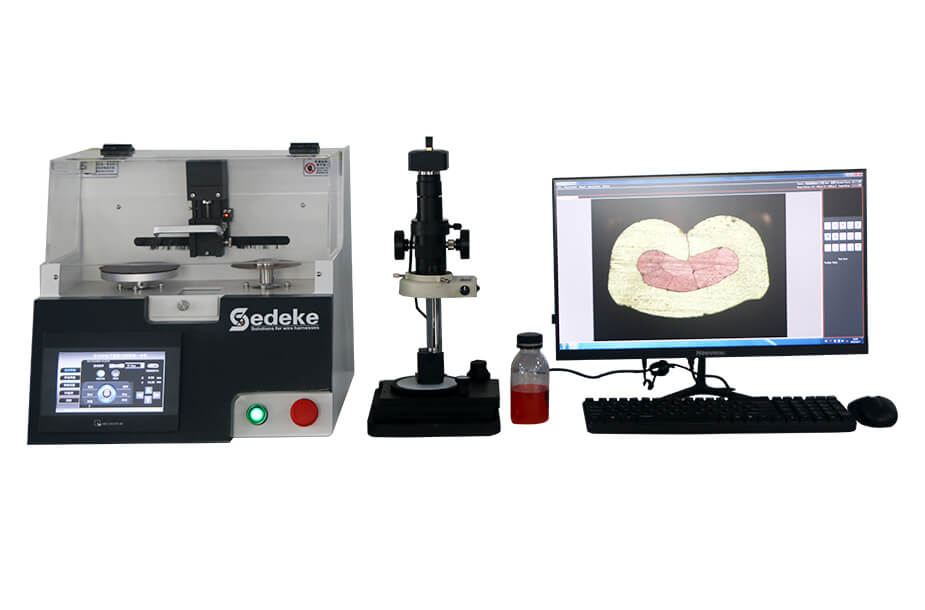

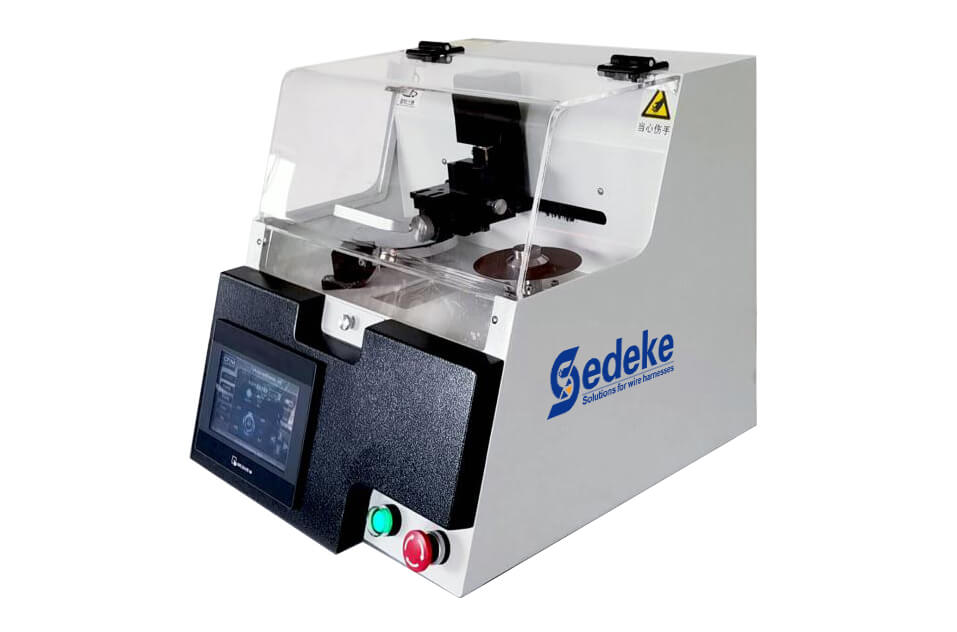

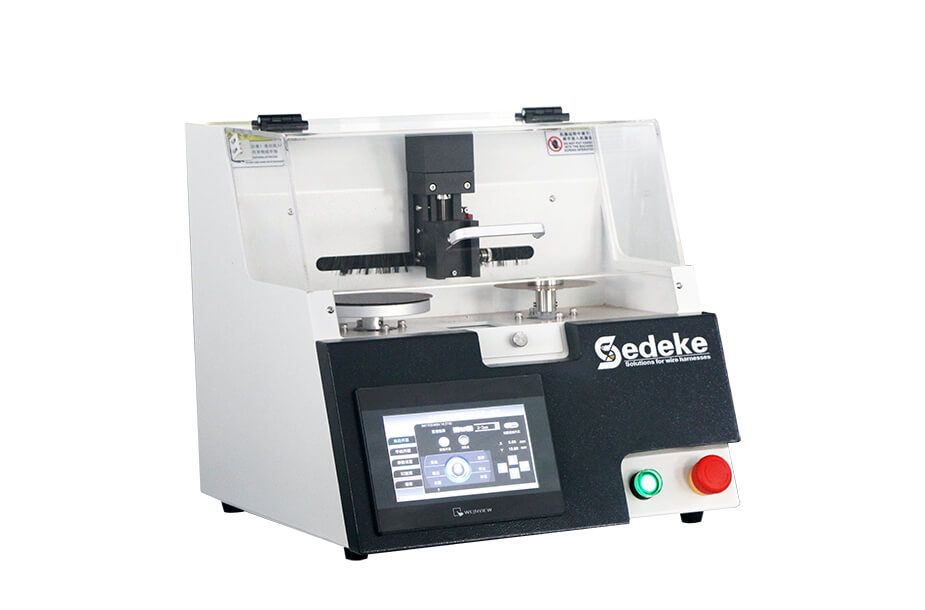

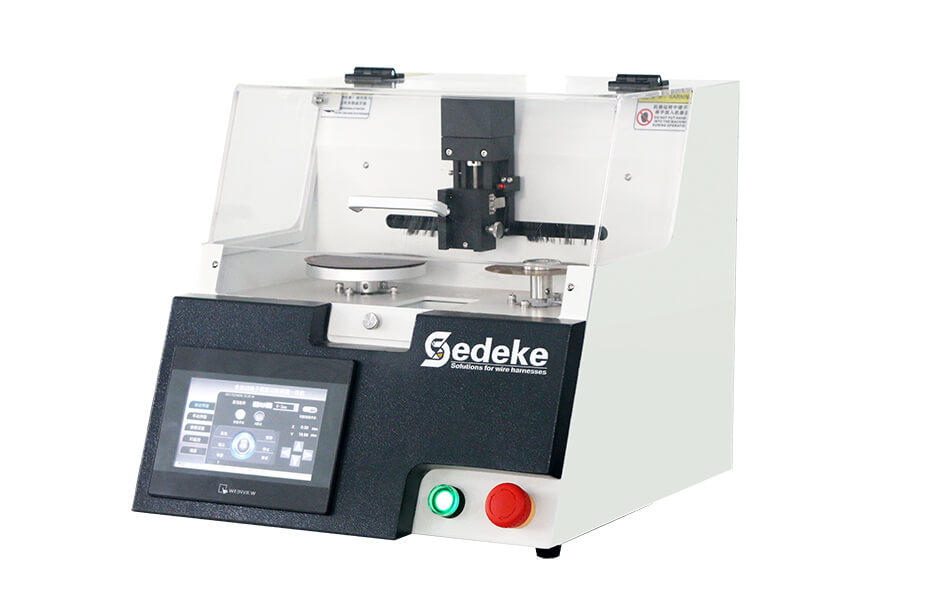

TCA-120S Klemmenquerschnittsanalysator

1. Der Probenherstellungsprozess verwendet die fortschrittlichste Technologie der Branche, um die Harzeinlage zu ersetzen, und der Test ist in 2 Minuten abgeschlossen. Probenvorbereitungsschritte für die Originalschnittanalyse: Endprobenahme, Harzeinlage, Harzschneiden, Harzschleifen, Probenpolieren. Der gesamte Profilanalyseprozess dauert bis zu 3 Stunden und ist jetzt mithilfe fortschrittlicher Technologie in nur 2 Minuten abgeschlossen.

2. Nehmen Sie eine spezielle Klemmenhalterung an, die für Klemmen mit unterschiedlichen Spezifikationen geeignet ist. Die klemmenspezifische Klemme klemmt die Klemme zuverlässig. Es besteht keine Notwendigkeit, sich über eine Verformung des Anschlusscrimpabschnitts während des Schleifvorgangs Sorgen zu machen. Unsere Standardhalterungen sind für AWG5 ~ AWG38-Drähte geeignet (können mit 1-2 Sätzen von Halterungen mit unterschiedlichen Spezifikationen ausgestattet werden, um die Kundenanforderungen zu erfüllen)

3. Mit einer professionellen Anschlussschneideausrüstung kann der Präzisionsschnitt des Anschlusses von oben nach unten um 0,01 mm eingestellt werden, und der Anschlussteil kann frei geschnitten werden. Das deutsche ultradünne Terminal-Schneidstück wird verwendet, um die interne Materialstruktur des Terminals ohne Beschädigung zu schneiden.

4. Verwendung von Japans leistungsstarkem optischem Analysesystem und spezieller Software für die Querschnittsanalyse von Kabelbäumen. Es kann leicht die Crimphöhe des Kabelschuhs, die Breite des Grats, die Wandstärke, die Anzahl der Kupferdrähte und das Kompressionsverhältnis messen , das Spaltverhältnis, die Crimpfläche usw. Die Vergrößerung beträgt 45-fach bis maximal 260-fach. Auch ein sehr dünner Draht jenseits des AWG38# kann deutlich ausgedrückt werden.

5. Patentierte Technologie, Ein-Klick-Schaltfläche für Exportbericht Verschiedene Daten sowie das Kompressionsverhältnis des Kerndrahts usw. zusammen mit dem lebendigen Querschnittsmuster können gemessen und an die Word-Datei geliefert werden. Berechnen Sie gemäß der Standardsoftware der internationalen Kabelbaumindustrie automatisch das Kompressionsverhältnis und beurteilen Sie die Bestehensrate. Das Importsystem verfügt über mehr als ein Dutzend internationale Standard-Erkennungselemente (einschließlich der Automobilindustrie, der Haushaltsgeräteindustrie, der Elektronikindustrie und anderer maßgeblicher technischer Indikatoren), die automatisch überprüft werden können, ob die Daten des Terminals qualifiziert sind, und keine manuelle Änderung erforderlich.

Parameter

Modell	TCA-120S
Analyse des Endabschnitts	Japan importierte ein segmentloses optisches Zoomsystem
Gesamte Videovergrößerung	45~500X
Anwendbarer Drahtbereich	0,01 mm2~120 mm2
Stromversorgung	100~240VAC, 50/60Hz
Bildgebendes System	Japanisches industrielles HD-Videosystem 5 Millionen
Spezifikationen der Schnittklinge	Φ105X0.5mm (Deutschland importiert, zart und langlebig)
Schleifpapier	1200#
Standardbefestigung	0,01 – 30 mm2
Hochpräzises Referenzlineal in Spezialqualität	0,01 /10 mm
Endkorrosion	Flüssigreinigung (5S abgeschlossen)
Lichtquelle	Komplett weißes, einstellbares LED-Beleuchtungsgerät
Maße	B500XT350XH350
Besonderheit	Präzise integrierte automatische Schneid- und Schleifausrüstung, deutscher Motor 0~4000 U/min stufenlose Geschwindigkeitsregulierung, professionelle Endabschnitt-Analysesoftware Section-MS mit Verschlüsselungssperre und CD
