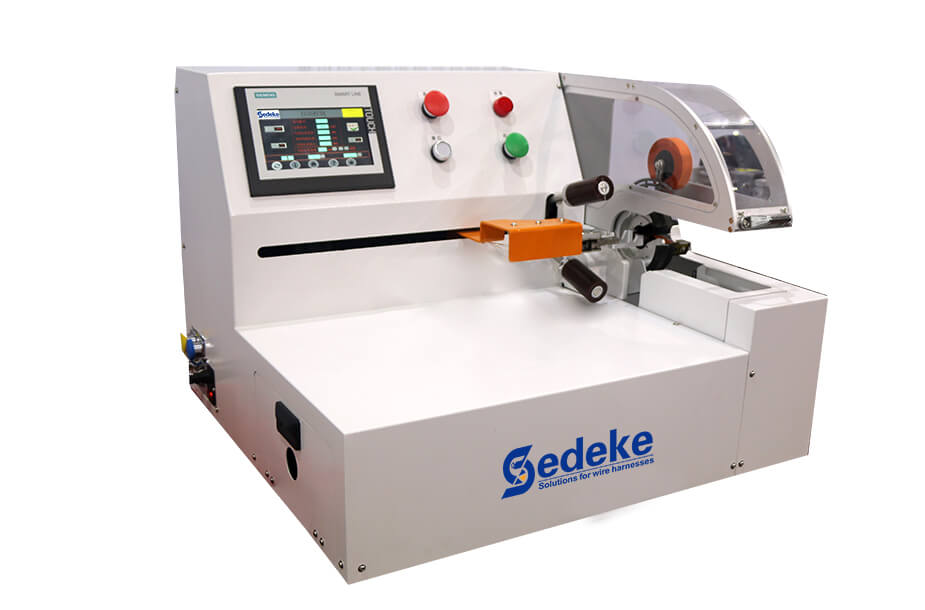

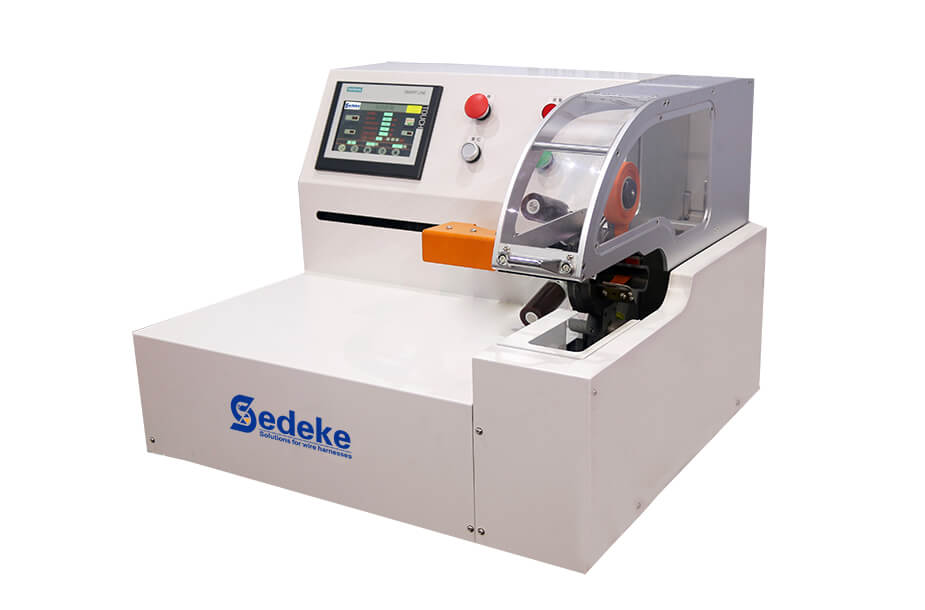

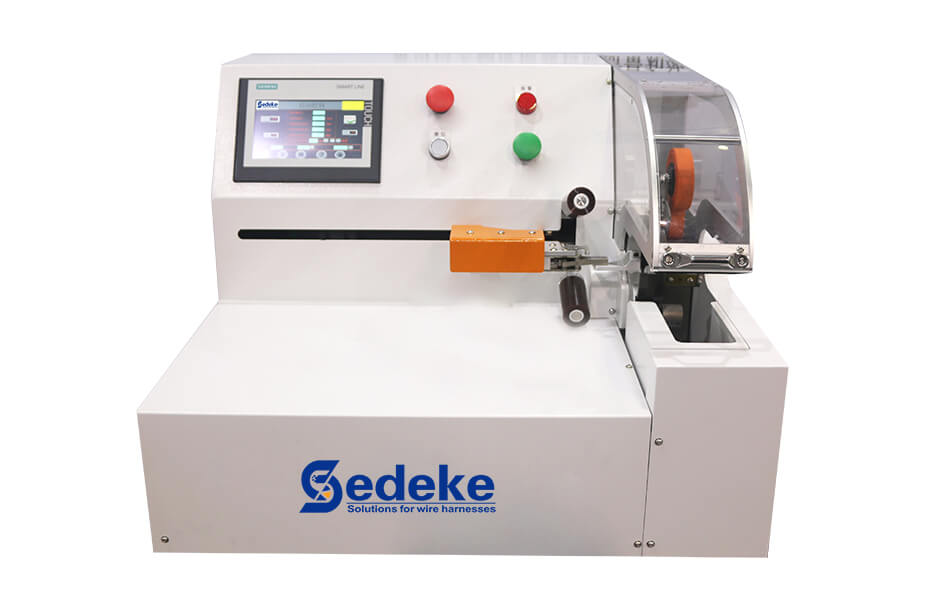

STP-D Automatische Bandwickelmaschine

Die automatische Bandwickelmaschine STP-D mit fester Traktionslänge ist eine Automatisierungsausrüstung für Kabelbäume, die eine Bandwicklung mit fester Länge realisiert, die einen komplexen Wickelprozess, eine anfängliche Traktion, eine Einstellung der Wickellänge und einen zuverlässigen Schutz realisieren kann. Es kann schnell das Umwickeln eines dünnen Kabelbaums oder eines einfachen gegabelten Kabelbaums realisieren, die Qualität und Effizienz des Umwickelns erheblich verbessern, die Pressrate genau steuern, die Länge des Umwickelns einstellen und Klebeband sparen.

Produktmerkmale:

Die Traktionsbandwickelmaschine mit fester Länge integriert gekonnt mechanische, Erkennungs- und Automatisierungstechnologie, sodass der Kabelbaumbandwickelprozess bequemer, effizienter und intelligenter ist.

Bandwicklung mit fester Länge:
Das Gerät kann das Band automatisch in einem festgelegten Abstand aufwickeln, um die Produktionseffizienz zu maximieren. Die Bandwicklung mit einer Länge von 2 Metern kann mit einer Genauigkeit von plus oder minus 20 mm verarbeitet werden.

Pneumatisches Spannen:
Die pneumatische Weichstoffklemmung beschädigt den Draht nicht und zieht den Draht nicht aus dem Stecker.

Starke Anwendbarkeit:
Es kann zum Wickeln von Kabelbäumen mit großem Durchmesser verwendet werden und hat eine gute Wirkung auf das Wickeln von Kabelbäumen mit kleinem Durchmesser, wodurch das Verdrillungsphänomen von Kabelbaumbändern beim Wickeln von Kabelbäumen mit kleinem Durchmesser verringert oder beseitigt wird.

Personalisierter Prozess:
Durch die Programmeinstellung können die Parameter komplexer Prozesse eingestellt werden, und die Länge jedes Abschnitts, die Bandwickelgeschwindigkeit und die horizontale Vorschubgeschwindigkeit können eingestellt werden, um den Leimwickeleffekt von dichtem Wickeln, beabstandetem Wickeln und kombinierten Wickelprozessen zu erzielen.

Verwaltungsbehörde auf zwei Ebenen:
Richten Sie zwei Berechtigungsebenen für den Bediener und den Manager ein, um die Verwaltung der Programmparameter zu erleichtern.

Sicher und zuverlässig:
Die Schutzabdeckung wird automatisch geöffnet/geschlossen und verhindert, dass der Bediener oder der Kabelbaum durch die Maschine beschädigt werden.

Parameter

Maße	500 x 523 x 467 mm
Stromversorgung	110 V/220 V Wechselstrom (±10 %)
Luftquelle	0,5–0,6 MPa
Horizontale Vorschubgeschwindigkeit	0-200mm/s
Drehgeschwindigkeit	60-550 U/min (Typ I)
Bandbreite	9-19mm
Kabelbaum Durchmesser	2-22 mm (Typ II) 5-32 mm (Typ I)
Außendurchmesser der Bandrolle	≤110mm oder angepasst
Innendurchmesser des Banddorns	38 mm oder 32 mm oder benutzerdefiniert
Bandmaterial	PVC, Stofffaser, Filz usw
