Kernprozessprinzipien und Anwendungsbereich

Die Kernlogik des Aderendhülsencrimpen ist der „Cold Weld“-Effekt. Hochintensiver Druck induziert eine plastische Verformung in der Metallhülse des Anschlusses und bindet mehradrige flexible Drähte in einem kompakten, begrenzten Raum zusammen.

• Physikalische Essenz: Durch die Crimpkraft wird Luft zwischen den Drahtlitzen verdrängt, sodass die Kontaktflächen eine Nähe auf atomarer Ebene erreichen, wodurch eine Oxidation wirksam verhindert wird.
• Anwendbare Szenarien: Wird hauptsächlich für Litzendrähte verwendet.
• Hauptvorteile: Es löst die häufigen Probleme, die beim direkten Einführen flexibler Drähte in Schraubklemmen auftreten, wie z. B. Drahtbruch, hoher Kontaktwiderstand und Lockerung aufgrund thermischer Zyklen.

Vorbereitung vor dem Crimpen: Materialien, Werkzeuge und Vorverarbeitung

Prozesssegment	Hauptanforderungen
Materialabstimmung	Muss der 1:1:1-Regel folgen: Drahtquerschnitt = Klemmenspezifikation = Chip-Spezifikation.
Auswahl der Ausrüstung	Priorisieren Sie die Verwendung von viereckigen (4-Punkt) oder sechseckigen (6-Punkt) Crimpwerkzeugen.
Kabelinspektion	Stellen Sie sicher, dass die Leiter frei von Oxidation (Schwärzung) und gebrochenen Litzen sind und dass die Isolierschicht keine Risse aufweist.

Standard-Crimp-Workflow (Automatisierungs-Upgrade)

Im manuellen Zeitalter waren Abisolieren und Crimpen getrennte Aufgaben. In einem automatisierten Arbeitsablauf sind diese beiden Schritte hochgradig integriert, um ein Aufspreizen und eine Oxidation der Stränge zu verhindern.

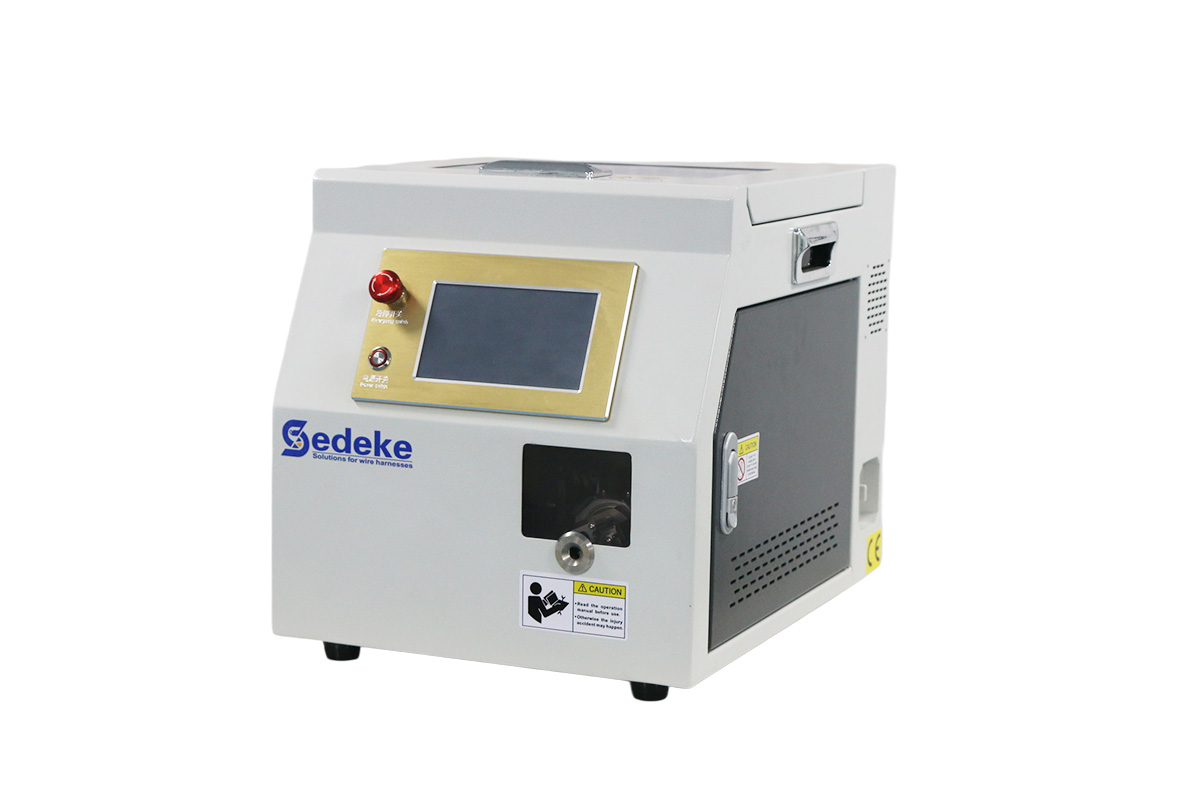

Beispielfall: TM-E140 Vorisolierungs-Aderendhülsen-Klemmenleisten- und Crimpmaschine

1.Parametereinstellung und Vorprüfung
Geräteinitialisierung
Passen Sie die Abisoliertiefe und den Crimphub des TM-E140 basierend auf der Drahtstärke an. Stellen Sie sicher, dass die Aderendhülsenspezifikationen (z. B. E1508) im Vibrationswendelförderer perfekt mit dem aktuell verarbeiteten Draht übereinstimmen.

2.Drahtvorschub
Sensorauslöser
Führen Sie den Draht horizontal in den Einlass der Maschine ein. Automatisierte Maschinen sind typischerweise mit Sensoren ausgestattet, die den Abisoliervorgang automatisch auslösen, sobald der Draht die voreingestellte Position erreicht.

3.Präzises Abisolieren
Schadensfreier Kernschutz
Die Maschine verwendet V-förmige Abisoliermesser, um die Isolierung präzise zu schneiden. Im Gegensatz zum manuellen Abisolieren gewährleistet die integrierte Abisolier-Crimpmaschine eine konstante Abisolierlänge und verhindert ein sekundäres Verdrehen oder Spreizen, da die Crimpung sofort erfolgt.

4.Sofortiges Drehen
Vorbereitung zum Einfügen
Unmittelbar nach dem Abisolieren führt die Maschine automatisch eine Drahtdrehbewegung aus. Dadurch bleiben die Litzen fest und ausgerichtet und werden für ein reibungsloses Einführen in die Ferrule vorbereitet.

5. Positionierung und Einsetzen der Ferrule
Automatisierte Fütterung
Der Vibrationswendelförderer richtet die Anschlüsse aus und schiebt sie zur Crimpstation. Der interne Mechanismus führt den abisolierten Drahtkern dann präzise in die Trichtermündung der Aderendhülse.

6.Hochpräzises Crimpen
Invertermotorbetrieben
Der TM-E140 verfügt über eine Invertersteuerung und sorgt so für eine stabilere Druckkurve als pneumatische oder manuelle Werkzeuge. Dadurch wird eine perfekte plastische Verformung der Metallhülse gewährleistet und der „Cold Weld“-Effekt erzielt.

7. Qualitätsprüfung
Echtzeitüberwachung

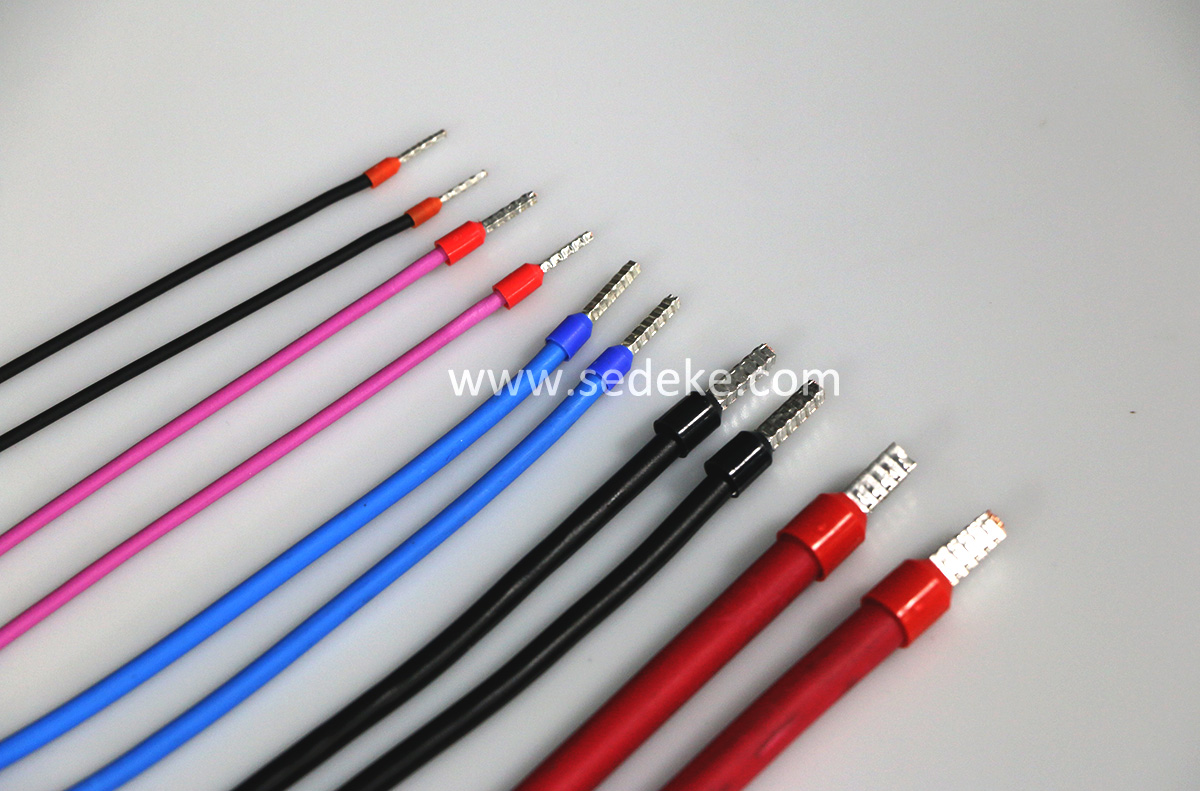

Untersuchen Sie das fertige Produkt. Prüfen Sie, ob der Drahtkern leicht über die Vorderseite der Aderendhülse hinausragt (0–0,5 mm) und stellen Sie sicher, dass die Drahtisolierung perfekt vom Kragen der Klemme umschlossen ist.

8.Auszugskraftprobenahme
Physische Überprüfung
Nehmen Sie regelmäßig Proben aus der Produktionslinie für Zugtests (gemäß IEC 60352-2-Standard), um sicherzustellen, dass die Maschine während des Langzeitbetriebs eine stabile Druckleistung aufrechterhält.

Qualitätssteigerung durch Automatisierung
Durch den Einsatz automatisierter Crimpmaschinen können Sie technische Verbesserungen in den folgenden drei Dimensionen erzielen:

• Druckkonstanz: Der umrichterbetriebene Motor eliminiert die inkonsistente Kraft, die typischerweise durch Ermüdung des Bedieners bei manuellen Crimpvorgängen verursacht wird.
• Platzeffizienz: Der Querschnitt nach dem automatisierten Crimpen ist extrem dicht (Hohlraumanteil < 5 %), was ein reibungsloseres Einsetzen der Anschlüsse in kompakte SPS-Module gewährleistet.
• Materialeinsparungen: Eine außergewöhnlich hohe Erfolgsquote reduziert die Verschwendung von Klemmen und teuren Kabeln aufgrund von Crimpfehlern.

Qualitätsakzeptanzstandards (nationale und internationale Standards)

4.1 Kernstandards und Referenzen
Nationale Normen (GB): GB/T 14315-2008 (Crimpklemmen für Stromkabel); GB/T 18290.2-2015 (entspricht IEC 60352-2).
Internationale Standards: IEC 60352-2:2024 (Lötfreie Verbindungen – Allgemeine Anforderungen); UL 486A/B (Standard für Sicherheit für Drahtverbinder).

4.2 Akzeptanzindikatoren

Dimension	Akzeptanzkriterien	Inspektionswerkzeuge
Aussehen	Keine Risse, Ausbuchtungen oder Grate im Crimpbereich; keine freiliegenden Kernstränge; keine Beschädigung der Dämmschicht.	Sichtprüfung + Messschieber
Mechanische Leistung	Zugversuch: $ge 50N$ für $1,5mm^2$ Draht; Null relative Verschiebung zwischen Klemme und Leiter.	Zugkrafttester
Elektrische Leistung	Kontaktwiderstand: $le 1,1 imes$ der Widerstand einer äquivalenten Drahtlänge; Isolationswiderstand: $ge 1MOmega$ (getestet bei 500 V).	Mikroohmmeter, Megaohmmeter
Maßgenauigkeit	Abweichung des Außendurchmessers nach dem Crimpen $le pm5%$; Die Eindrücktiefe muss den Matrizenspezifikationen entsprechen.	Digitaler Messschieber

Häufige Probleme und Lösungen

Problemtyp	Typische Manifestation	Grundursache	Lösung
Lose Verbindung	Überhitzung nach dem Einschalten; Widerstand übertrifft Standards.	Drahtkern nicht vollständig eingeführt; Crimphöhe ist zu hoch.	Abisolierlänge neu kalibrieren; Crimpparameter anpassen; Crimpen Sie erneut und testen Sie den Widerstand erneut.
Kernbruch	Drahtbrüche beim Zugversuch; Terminal fällt ab.	Übermäßiges Crimpen; unzureichende Abisolierlänge.	Stellen Sie die Crimphöhe auf 70–80 % des ursprünglichen Durchmessers ein. Standardisieren Sie das Abisolieren, um Kernschäden zu vermeiden.
Crimpen von Rissen	Sichtbare Risse am Terminal; Unterbrechung nach dem Einschalten.	Falsche Parametereinstellungen; Crimpgeschwindigkeit ist zu hoch.	Parameter neu anpassen; sorgen für eine gleichmäßige und gleichmäßige Druckausübung.
Schlechter Kontakt	Signalschwankung; zeitweiliger Stromausfall.	Leiteroxidation; Mangel an leitfähiger Paste.	Oxidationsschicht vom Kern entfernen; elektrische Fugenmasse auftragen; erneut Crimpen.
Isolationsschaden	Leckage; Gefahr eines Kurzschlusses.	Abisolierlänge zu lang; Isolierung beim Crimpen beschädigt.	Abisolierlänge präzise steuern; Verwenden Sie geeignete Abisoliermaschinen. Vermeiden Sie übermäßige Gewalt.

Betriebsvorkehrungen und Sicherheitsstandards

• Wartung der Ausrüstung: Kalibrieren Sie die Crimpmaschine regelmäßig. Überprüfen und reinigen Sie abgenutzte Komponenten, um zu verhindern, dass mechanischer Verschleiß die Crimpqualität beeinträchtigt.
• Umgebungsanforderungen: In einer trockenen, staubfreien Umgebung betreiben. Vermeiden Sie hohe Luftfeuchtigkeit oder korrosive Atmosphären, um eine terminale Oxidation zu verhindern.
• Sicherheitsprotokolle: Führen Sie Vorgänge erst nach Überprüfung des Ausschaltens durch. Tragen Sie isolierte Handschuhe und verbieten Sie strikt, unter Spannung stehende Anschlüsse mit bloßen Händen zu berühren.
• Chargenqualitätskontrolle: Führen Sie für jede Charge eine Stichprobe (10 %) durch. Wenn ein Fehler festgestellt wird, führen Sie eine 100-Prozent-Prüfung durch, um eine gleichbleibende Prozessqualität sicherzustellen.

Zusammenfassung

Hochwertiges Aderendhülsen-Crimpen ist der Grundstein der industriellen elektrischen Automatisierung. Der Kern der Beherrschung dieser Technologie liegt in der Professionalisierung von Tools und der Standardisierung von Arbeitsabläufen. Durch die strikte Umsetzung der „Sieben-Schritte-Methode“ und standardisierter Abnahmeverfahren können über 95 % der potenziellen Gefahren bei elektrischen Anschlüssen eliminiert werden.
