Ein Mikroskop für die Präzisionsverarbeitung von Kabelbäumen: Eingehende technische Analyse von Klemmenquerschnittsanalysatoren der Serie TCA-120

In den Branchen New Energy Vehicle (NEV), Luft- und Raumfahrt sowie Präzisionselektronik ist die Zuverlässigkeit der Kabelbaumverbindungen der Grundstein für die Systemsicherheit. Bei der herkömmlichen Prüfung der Crimp-Qualität von Anschlüssen wird häufig die Zugkraftprüfung durchgeführt, ein bestandener Zugkraftwert ist jedoch nicht gleichbedeutend mit einer perfekten Verbindung. Um versteckte Fehler innerhalb des Crimps zu erkennen, sind Anschlussquerschnittsanalysatoren zu einem unverzichtbaren „Qualitätskontrollmikroskop“ geworden.

I. Warum Zugkraftprüfungen nicht mehr ausreichen
Herkömmliche Zugkrafttests spiegeln nur die mechanische Verbindungsstärke zwischen der Klemme und dem Draht wider und geben keinen Aufschluss über den mikrophysikalischen Zustand innerhalb der Crimpverbindung. In Umgebungen, in denen hohe Ströme oder Hochfrequenzsignale übertragen werden, ist die mikroskopische Struktur innerhalb der Crimpverbindung weitaus kritischer:

• Falsches Kompressionsverhältnis:Eine lockere Kompression führt zu einem erhöhten Kontaktwiderstand und kann möglicherweise zu Hitzeentwicklung oder sogar zu einem Brand führen. Eine zu starke Kompression kann die Kupferlitzen beschädigen und die mechanische Ermüdungsfestigkeit verringern.
• Interne Hohlräume:Restluft im Crimpbereich kann zu Metalloxidation führen und bei längerem Gebrauch zu Verbindungsfehlern führen.
• Geometrische Symmetrie:Ob sich die Crimpflügel vollständig umschließen und ob Grate entstehen, wirkt sich direkt auf die Dichtungsleistung und die mechanische Lebensdauer aus.

II. TCA-120-Serie: Vollautomatischer, integrierter Inspektionsworkflow
Die TCA-120-Serie nutzt ein vollautomatisches, integriertes Design und konsolidiert Laborinspektionsprozesse, die zuvor fragmentiert und komplex waren, in standardisierte Vorgänge, die innerhalb von Minuten abgeschlossen sind:

• Präzisionsschneiden:Das eingebaute Hochgeschwindigkeits-Schneidemodul ist in der Lage, einen flachen Querschnitt zu erhalten, ohne den ursprünglichen Crimpzustand der Klemme zu zerstören.
• Automatisches Schleifen und Polieren:Das System zielt auf verschiedene Materialien (Kupfer, Aluminium, Legierungen usw.) ab und bietet mehrstufige Schleifpläne, um sicherzustellen, dass der Querschnitt einen Spiegelglanzeffekt erzielt.
• Chemische Reinigung (Korrosion):Zeigt schnell die Umrisse verschiedener Metallschnittstellen an und macht die Grenzen von Kupferlitzen deutlich sichtbar.
• Mikroskopische Bildgebung und Analyse:Durch die Kombination eines optischen Zoomsystems mit hoher Vergrößerung werden mikroskopische Details zur quantitativen Analyse an professionelle Software übertragen. PDF-Berichte nach internationalen Standards (z. B. IPC/WHMA-A-620) können mit einem einzigen Klick erstellt werden.

III. TCA-120 und TCA-120S: Vergleich der technischen Spezifikationen
1.Der Klemmenschneidbereich des TCA-120 beträgt 0,01–33,62 mm², während der anwendbare Drahtbereich des TCA-120S 0,05 mm² bis 120 mm² beträgt.
2. Die Industriekamerapixel des TCA-120 sind 5 Millionen und die Industriekamerapixel des TCA-120S sind 12 Millionen.
3. Software-Interaktionslogik: Von der „manuellen Definition“ zum „Vorlagenvergleich“
Auf der Ebene der Softwareverarbeitung weisen der TCA-120 und der TCA-120S unterschiedliche Designphilosophien auf:

• Die Flexibilität von TCA-120:Verwendet eine mausbasierte manuelle Umrissbeschreibungstechnologie. Bediener können anhand von Echtzeit-Bildgebung präzise manuelle Hilfsmessungen an Terminals mit ungewöhnlicher Form durchführen. Dies verleiht ihm eine äußerst hohe Anpassungsfähigkeit beim Umgang mit komplexen Prototypen oder nicht standardmäßigen Teilen während der Forschungs- und Entwicklungsphase.

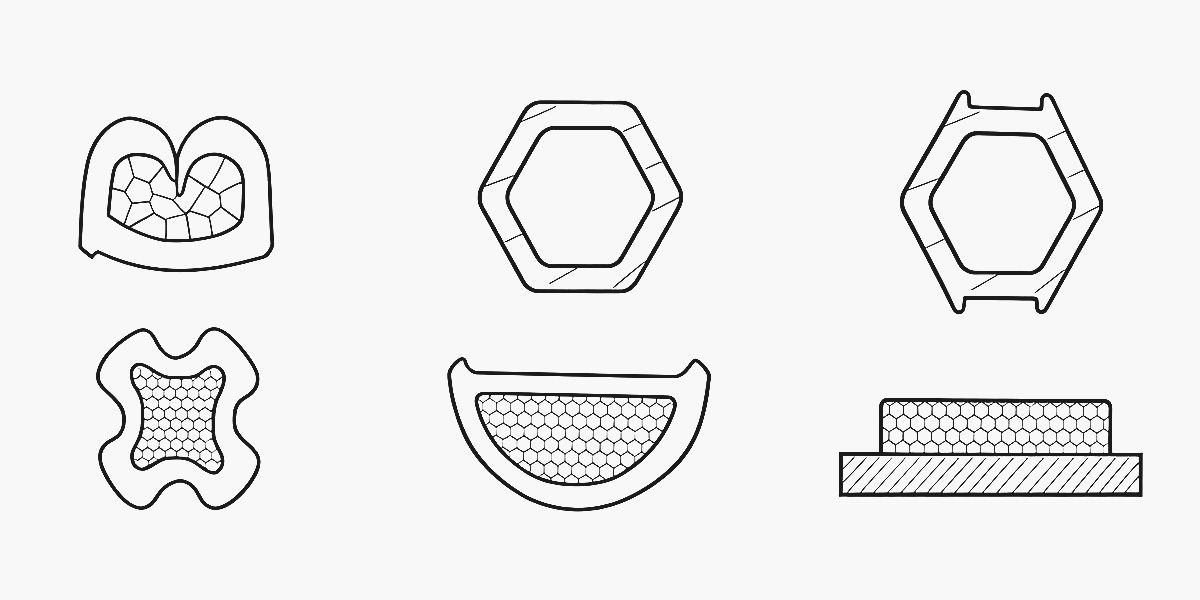

• Die Effizienz von TCA-120S: Einführung eines standardisierten Crimpschablonen-Vergleichssystems. In die Software sind verschiedene gängige Crimpformvorlagen speziell für Steckverbinder in Automobilqualität integriert. Durch „Ein-Klick-Aufruf + intelligente Ausrichtung“ kann das System schnell auf Crimpflügel, Stützwinkel und Kompressionsbereiche zugreifen, wodurch die Zykluszeit für die Einzelteilprüfung drastisch verkürzt wird und eine hohe Einheitlichkeit der Qualitätsprüfdaten über verschiedene Schichten hinweg gewährleistet wird.

Dieses System wurde ursprünglich importiert und verfügt über Dutzende automatischer Inspektionselemente nach internationalem Standard (einschließlich verschiedener maßgeblicher technischer Indikatoren für die Automobil-, Haushaltsgeräte- und Elektronikindustrie usw.). Es analysiert automatisch mehrere Standards wie VW 60330, VWI, SAE/USCAR-21, Renault36-05-019/--G und PSA 9634115099 (mit Section-ms, der derzeit fortschrittlichsten Ein-Klick-Scansoftware der Branche).

IV. Wichtige Beurteilungsindikatoren: Datengesteuerte Qualitätskontrollstandards

Mit Geräten der TCA-Serie kann das Qualitätskontrollpersonal die folgenden Schlüsselindikatoren basierend auf internationalen Standards wie IPC/WHMA-A-620 genau messen:

• Kompressionsverhältnis:Die Berechnungsformel lautet S=Sa/Sb ×100 %
  (wobei Sa die Gesamtfläche der Kupferdrähte nach dem Crimpen ist und Sb die ursprüngliche Fläche vor dem Crimpen ist). Der Idealwert liegt typischerweise zwischen 80 % und 90 %.
• Stützwinkel:Bewertet die Lockenmorphologie der Crimpflügel, um sicherzustellen, dass sie einen gleichmäßigen Druck auf den Drahtkern ausüben.
• Blitzerkennung:Überwacht den Verschleißzustand der Crimpform, um zu verhindern, dass Grate die Isolierschicht durchdringen.

(Quelle: Bezieht sich auf die Abnahmenormen für Kabel- und Kabelbaumbaugruppen IPC/WHMA-A-620)

V. Spezialanwendungen: Neue Energie-Hochspannungskabelbäume und ungewöhnlich geformte Anschlüsse

Da die Spannungsplattform von New-Energy-Fahrzeugen auf 800 V ansteigt, sind die Anforderungen an das Crimpen von Hochspannungskabelbäumen nahezu drakonisch. Die TCA-120-Serie kann nicht nur herkömmliche zylindrische Anschlüsse verarbeiten, sondern auch:

• Analyse der Aluminiumdraht-Crimpverbindung:Überwacht den Bruch der Oxidschicht auf der Oberfläche von Aluminiumdrähten, um die elektrische Leitfähigkeit sicherzustellen.
• Ungewöhnlich geformte Anschlüsse (z. B. sehr große quadratische Kupferschienen):Durch ein stabiles mechanisches Klemmsystem wird die Rechtwinkligkeit beim Schneiden großer Querschnitte gewährleistet.

VI. Abschluss

Die Klemmenquerschnittsanalysatoren der Serien TCA-120 und TCA-120S sind nicht nur Inspektionswerkzeuge, sondern entscheidende Schlüssel für Unternehmen, die von der „erfahrungsbasierten Verarbeitung“ zur „digitalen Fertigung“ übergehen. Durch eine eingehende Analyse der Crimpquerschnitte können Hersteller die Formparameter optimieren, Materialverschwendung reduzieren und letztendlich die Leistung jedes Kabelbaums unter extremen Arbeitsbedingungen (wie hohen Temperaturen und starken Vibrationen) sicherstellen.
